Παράθυρα και Πόρτες Αλουμινίουχρησιμοποιούνται ευρέως στην οικιστική, εμπορική, βιομηχανική και πολυώροφα αρχιτεκτονική επειδή συνδυάζουν δομική αντοχή, ευελιξία σχεδιασμού, αντοχή στις καιρικές συνθήκες, χαμηλές απαιτήσεις συντήρησης και συμβατότητα με σύγχρονα συστήματα υαλοπινάκων. Η πιο αποτελεσματική προδιαγραφή, ωστόσο, δεν είναι απλώς θέμα επιλογής αλουμινίου. Η σειρά πλαισίων, η ποιότητα κράματος, η διαμόρφωση ανοίγματος, η συσσώρευση γυαλιού, ο θερμικός διαχωρισμός, οι σφραγίδες, το υλικό, η επεξεργασία επιφάνειας, η αποστράγγιση και οι λεπτομέρειες εγκατάστασης επηρεάζουν την τελική απόδοση ενός ολοκληρωμένου ανοίγματος. Αυτός ο οδηγός εξηγεί πώς αυτά τα στοιχεία συνεργάζονται, πώς να συγκρίνετε κοινές διαμορφώσεις, πώς να αντιστοιχίσετε ένα σύστημα με ένα περιβάλλον κτιρίου και πώς να αποφύγετε λάθη προδιαγραφών που μπορούν να μειώσουν την άνεση ή την απόδοση της υπηρεσίας.
Πίνακας περιεχομένων
Κάντε κλικ σε οποιαδήποτε ενότητα για να μεταβείτε απευθείας στο θέμα.
- 1. Γιατί η επιλογή υλικού έχει σημασία στα σύγχρονα ανοίγματα
- 2. Κατανόηση του Δομικού Συστήματος
- 3. Πώς η επιλογή κράματος επηρεάζει την απόδοση
- 4. Πώς λειτουργεί η σειρά καρέ και το βάθος προφίλ
- 5. Επιλογή μεταξύ των διαμορφώσεων ανοίγματος
- 6. Θερμική απόδοση και έλεγχος καιρού
- 7. Γυαλί, σφραγίδες, υλικό και αποχέτευση
Γιατί η επιλογή υλικού έχει σημασία στα σύγχρονα ανοίγματα
Ένα παράθυρο ή μια πόρτα είναι κάτι περισσότερο από ένα πλαίσιο γύρω από ένα τζάμι. Αποτελεί μέρος του κελύφους του κτιρίου, επηρεάζει τον τρόπο με τον οποίο οι άνθρωποι βιώνουν έναν εσωτερικό χώρο και πρέπει να εργάζονται υπό επαναλαμβανόμενους κύκλους ανοίγματος, μεταβαλλόμενες θερμοκρασίες, πίεση ανέμου, βροχή, ηλιακό φως και καθημερινό καθάρισμα.
Αυτός είναι ο λόγος για τον οποίο η επιλογή υλικού θα πρέπει να εξετάζεται μαζί με το σχεδιασμό του συστήματος. Το αλουμίνιο είναι ελκυστικό για αρχιτεκτονικές εφαρμογές επειδή προσφέρει έναν χρήσιμο συνδυασμό αντοχής, σταθερότητας διαστάσεων, ευελιξίας κατασκευής και σχετικά χαμηλού δομικού βάρους. Μπορεί επίσης να εξωθηθεί σε πολύπλοκα τμήματα, επιτρέποντας στους σχεδιαστές και τους κατασκευαστές να ενσωματώσουν θαλάμους, τσέπες υαλοπινάκων, διαδρομές αποστράγγισης, παρεμβύσματα, θέσεις συνδετήρων και άλλα λειτουργικά χαρακτηριστικά σε ένα συντονισμένο σύστημα προφίλ.
Για ένα οικιστικό έργο, αυτό μπορεί να μεταφραστεί σε λεπτές σκοπιές και πρακτικό αερισμό. Για ένα εμπορικό κτίριο, οι προτεραιότητες μπορεί να μετατοπιστούν προς μεγαλύτερες επιφάνειες με τζάμια, επαναλαμβανόμενους κύκλους ανοίγματος, ισχυρότερο υλικό ή αυστηρότερο έλεγχο της κίνησης του αέρα και του νερού. Σε ένα παράκτιο περιβάλλον, η προστασία της επιφάνειας και η αντοχή στη διάβρωση αποκτούν ιδιαίτερη σημασία. Σε μια περιοχή με ισχυρό άνεμο, η γεωμετρία του προφίλ, η ενίσχυση, η επιλογή γυαλιού και η αγκύρωση αξίζουν ιδιαίτερης προσοχής.
Τα προφίλ μεταφέρουν φορτία από υαλοπίνακες, υλικό, πίεση ανέμου και δυνάμεις λειτουργίας στη δομή του κτιρίου.
Τα κουφώματα, οι σφραγίδες, τα κανάλια αποστράγγισης και τα τζάμια συνεργάζονται για να περιορίσουν την ανεπιθύμητη κίνηση αέρα και νερού.
Οι διαστάσεις του προφίλ, οι οπτικές γραμμές, το φινίρισμα, το χρώμα και το στυλ ανοίγματος επηρεάζουν την οπτική γλώσσα μιας πρόσοψης.
Το υλικό και η γεωμετρία του πλαισίου καθορίζουν πόσο εύκολα η μονάδα ανοίγει, κλείνει, κλειδώνει, αερίζεται και παραμένει ευθυγραμμισμένη.
Επομένως, τα ισχυρότερα συστήματα δεν ορίζονται από ένα μόνο χαρακτηριστικό. Η απόδοση προέρχεται από τον συντονισμό. Ένα κράμα υψηλής ποιότητας δεν μπορεί να αντισταθμίσει την κακή αποστράγγιση. Ένα ισχυρό πλαίσιο δεν μπορεί να δημιουργήσει αξιόπιστη σφράγιση εάν η γεωμετρία του φύλλου είναι ανακριβής. Το εξαιρετικό γυαλί δεν μπορεί να ξεπεράσει έναν κακώς τοποθετημένο περιμετρικό σύνδεσμο. Το πλήρες συγκρότημα πρέπει να θεωρείται ως ένα σχεδιασμένο άνοιγμα.
Κατανόηση του Δομικού Συστήματος
Η βασική δομική λογική ενός ανοίγματος αλουμινίου είναι απλή: τα εξωθημένα προφίλ δημιουργούν το πλαίσιο και τα κινητά τμήματα, τα τζάμια συγκρατούνται σε ειδικές τσέπες, το υλικό τοποθετείται σε ενισχυμένες περιοχές και τα εξαρτήματα στεγανοποίησης κλείνουν τα προβλεπόμενα κενά μεταξύ σταθερών και κινούμενων μερών.
Αυτό που κάνει το σύστημα εξελιγμένο είναι η αλληλεπίδραση μεταξύ αυτών των στοιχείων. Ένα προφίλ που φαίνεται συμπαγές από το εξωτερικό μπορεί να περιέχει πολλούς εσωτερικούς θαλάμους. Αυτοί οι θάλαμοι μπορεί να βοηθήσουν με την ακαμψία, τη δρομολόγηση της αποστράγγισης, την τοποθέτηση συνδετήρων ή τον θερμικό διαχωρισμό. Η πραγματική γεωμετρία του προφίλ μπορεί επομένως να πει μια πολύ πιο χρήσιμη τεχνική ιστορία από την ορατή επιφάνεια και μόνο.
Σταθερά πλαίσια και λειτουργικά τμήματα
Το σταθερό περιμετρικό πλαίσιο δημιουργεί τη σύνδεση μεταξύ του ανοίγματος και του τοίχου. Πρέπει να διατηρήσει τη γεωμετρία του ενώ αντιστέκεται στα φορτία που μεταφέρονται μέσω του φύλλου και του υαλοπίνακα. Τα λειτουργικά τμήματα, αντίθετα, πρέπει να εξισορροπούν την ακαμψία με την κίνηση. Οι διαστάσεις τους πρέπει να παραμένουν αρκετά σταθερές ώστε το υλικό να λειτουργεί σωστά και οι σφραγίδες να διατηρούν σταθερή επαφή.
Η τσέπη με τζάμι
Η τσέπη του υαλοπίνακα καθορίζει πώς το γυαλί τοποθετείται, στηρίζεται, συγκρατείται και σφραγίζεται. Μια καλοσχεδιασμένη τσέπη υποστηρίζει σωστά το γυαλί ενώ αφήνει χώρο για παρεμβύσματα, μπλοκ στερέωσης, παροχές αποστράγγισης και το απαιτούμενο πάχος γυαλιού. Η συμβατότητα μεταξύ συσσώρευσης γυαλιού και συστήματος προφίλ θα πρέπει πάντα να ελέγχεται πριν από την κατασκευή.
Αρθρώσεις και σημεία σύνδεσης
Οι γωνιακές συνδέσεις και οι μηχανικές συνδέσεις συχνά παραβλέπονται κατά την οπτική σύγκριση επειδή δεν είναι το πιο προφανές μέρος ενός τελειωμένου ανοίγματος. Ωστόσο, μπορούν να επηρεάσουν την ευθυγράμμιση, την ακαμψία, τη συνέχεια στεγανοποίησης και τη μακροχρόνια λειτουργία. Η κοπή ακριβείας και η ακριβής συναρμολόγηση γωνιών έχουν σημασία ειδικά όταν πολλαπλές μονάδες είναι εγκατεστημένες σε συνεχή πρόσοψη.
Για τις ομάδες έργου, μια χρήσιμη συνήθεια είναι να ζητούν ένα πλήρες σχέδιο τομής αντί να αξιολογούν το πλαίσιο μόνο από φωτογραφίες. Ένα τμήμα μπορεί να αποκαλύψει το βάθος του προφίλ, τη διάταξη του θαλάμου, το όριο υαλοπινάκων, τη θέση του θερμικού φραγμού, τη διαδρομή αποστράγγισης, τη θέση φλάντζας και τη διεπαφή υλικού σε μια ενιαία προβολή.
Παράθυρα και Πόρτες Αλουμινίουνοούνται καλύτερα ως μηχανικά συγκροτήματα. Η φράση μπορεί να ακούγεται απλή, αλλά το πραγματικό τεχνικό σύστημα μπορεί να ποικίλλει σημαντικά ανάλογα με τη σειρά προφίλ, το στυλ ανοίγματος, το κράμα, το γυαλί, τη θερμική σχεδίαση, τις σφραγίδες και τις περιβαλλοντικές απαιτήσεις.
Πώς η επιλογή κράματος επηρεάζει την απόδοση
Δεν έχουν όλα τα προφίλ αλουμινίου τα ίδια μηχανικά χαρακτηριστικά. Η οικογένεια κράματος και η ιδιοσυγκρασία επηρεάζουν την αντοχή, τη συμπεριφορά απόδοσης, την επιμήκυνση, την απόκριση μηχανικής κατεργασίας και τον τρόπο με τον οποίο μπορεί να σχεδιαστεί ένα προφίλ γύρω από μια συγκεκριμένη απαίτηση φορτίου.
Για αρχιτεκτονικά συστήματα, δύο βαθμοί που συχνά λαμβάνονται υπόψη είναι οι 6063-T5 και 6061-T6. Δεν είναι εναλλάξιμα σε κάθε εφαρμογή. Η σωστή επιλογή εξαρτάται από την απαιτούμενη γεωμετρία προφίλ, την κατάσταση φόρτωσης, τη μέθοδο κατασκευής και τις προδιαγραφές του έργου.
| Βαθμός υλικού | Τυπικός χαρακτήρας | Τυπικό σχέδιο σχεδιασμού | Όπου μπορεί να είναι χρήσιμο |
|---|---|---|---|
| 6063-Τ5 | Ισχυρή καταλληλότητα προφίλ-διέλασης με καλά χαρακτηριστικά φινιρίσματος επιφανειών | Χρήσιμο για πολλά συμβατικά αρχιτεκτονικά προφίλ και λεπτομερείς εξωθήσεις | Οικιστικά και γενικά εμπορικά συστήματα |
| 6061-T6 | Υψηλότερη μηχανική αντοχή και ισχυρότερο φέρον δυναμικό | Ενδέχεται να υποστηρίζει πιο απαιτητικές δομικές απαιτήσεις όταν έχει σχεδιαστεί σωστά | Μεγαλύτερα τμήματα, βαρύτερα τζάμια ή εφαρμογές που απαιτούν μεγαλύτερη δομική ικανότητα |
Η δύναμη είναι μόνο ένα κριτήριο επιλογής
Ένα ισχυρότερο κράμα δεν δημιουργεί αυτόματα καλύτερο άνοιγμα. Εάν ένα προφίλ είναι άσκοπα βαρύ για την προβλεπόμενη εργασία του, άλλα μέρη του συστήματος μπορεί να μην γίνουν καλύτερα απλά επειδή η αντοχή του υλικού είναι υψηλότερη. Η γεωμετρία του προφίλ, το πάχος του τοίχου, το άνοιγμα, η απόσταση στήριξης, το βάρος του γυαλιού, η διάταξη του υλικού και η αγκύρωση πρέπει να αξιολογηθούν.
Η πιο χρήσιμη ερώτηση δεν είναι "Ποιο κράμα είναι ισχυρότερο;" αλλά «Ποιο κράμα υποστηρίζει τον απαιτούμενο σχεδιασμό με την κατάλληλη γεωμετρία και κατασκευαστική συνέπεια;» Αυτή η αλλαγή οδηγεί σε καλύτερες αποφάσεις μηχανικής, επειδή συνδέει τις ιδιότητες του υλικού με τις πραγματικές συνθήκες εφαρμογής.
Ιχνηλασιμότητα και συνέπεια υλικού
Για μεγαλύτερα έργα, η συνέπεια μεταξύ των παρτίδων παραγωγής είναι σημαντική. Το επιλεγμένο κράμα και η ιδιοσυγκρασία θα πρέπει να ορίζονται σαφώς στις τεχνικές προδιαγραφές και τα αρχεία παραγωγής θα πρέπει να επιτρέπουν τη διάκριση των εγκεκριμένων υλικών από τα υποκατάστατα. Η συνέπεια είναι ιδιαίτερα σημαντική όταν η κατεργασία προφίλ, η ανοδίωση ή η επίστρωση πραγματοποιείται σε διάφορα στάδια παραγωγής.
- Προσδιορίστε το κράμα και την ιδιοσυγκρασία:Αποφύγετε τη χρήση γενικών όρων όπως «αλουμίνιο υψηλής αντοχής» χωρίς τεχνική ονομασία.
- Αντιστοιχίστε την ενότητα με το φορτίο:Η επιλογή υλικού και η γεωμετρία του προφίλ πρέπει να εξετάζονται μαζί.
- Ελέγξτε τις απαιτήσεις κατασκευής:Η κοπή, η κατεργασία, η ένωση και το φινίρισμα μπορούν να επηρεάσουν την πρακτική απόδοση του τελικού εξαρτήματος.
- Διατηρήστε τις εγγραφές ευθυγραμμισμένες:Οι προδιαγραφές του υλικού πρέπει να ταιριάζουν με τα σχέδια παραγωγής και την τεκμηρίωση επιθεώρησης.
Πώς λειτουργεί η σειρά καρέ και το βάθος προφίλ
Οι σειρές πλαισίων χρησιμοποιούνται συχνά για να περιγράψουν το ονομαστικό πλάτος ή τη δομική οικογένεια ενός προφίλ αλουμινίου. Δίνουν στους αγοραστές και τους σχεδιαστές ένα βολικό σημείο εκκίνησης για σύγκριση, αλλά ο αριθμός σειράς από μόνος του δεν καθορίζει την πλήρη απόδοση ενός παραθύρου ή μιας πόρτας.
Ένα βαθύτερο πλαίσιο μπορεί να προσφέρει περισσότερο εσωτερικό χώρο για θαλάμους, γυαλί, σφραγίδες, ενισχύσεις ή εξαρτήματα θερμοδιακοπής. Ένα πιο συμπαγές προφίλ μπορεί να προσφέρει πιο λεπτές οπτικές αναλογίες. Καμία προσέγγιση δεν είναι καθολικά ανώτερη. Η σωστή ισορροπία εξαρτάται από το κτίριο, τη διαμόρφωση των υαλοπινάκων, το δομικό άνοιγμα, την έκθεση στις καιρικές συνθήκες και τον στόχο σχεδιασμού.
| Μεταβλητή σχεδίασης | Τι Επηρεάζει | Γιατί έχει σημασία |
|---|---|---|
| Βάθος προφίλ | Ακαμψία τομής, προσαρμογή υαλοπινάκων, γεωμετρία συστήματος | Τα βαθύτερα τμήματα μπορούν να παρέχουν επιπλέον δομικό και λειτουργικό χώρο |
| Πάχος τοιχώματος | Τοπική ακαμψία, συμπεριφορά μηχανικής κατεργασίας, αντοχή σύνδεσης | Ο ανεπαρκής σχεδιασμός του τμήματος μπορεί να δημιουργήσει παραμόρφωση ή κακή υποστήριξη υλικού |
| Διάταξη θαλάμου | Αντοχή, αποστράγγιση, θερμική στρατηγική | Η εσωτερική γεωμετρία επηρεάζει περισσότερο από την εμφάνιση |
| Μέγεθος τσέπης τζαμιού | Συμβατότητα γυαλιού και διάταξη σφράγισης | Το πλαίσιο πρέπει να υποστηρίζει σωστά την καθορισμένη συσσώρευση υαλοπινάκων |
Γιατί η ίδια σειρά μπορεί να αποδώσει διαφορετικά
Δύο προϊόντα που φέρουν την ίδια ονομαστική ονομασία σειράς ενδέχεται να διαφέρουν ως προς το κράμα, το πάχος του τοιχώματος, τον σχεδιασμό του θαλάμου, το σύστημα υλικού, τη διαμόρφωση γυαλιού και την κατασκευή θερμοδιακοπής. Επομένως, οι αριθμοί σειράς θα πρέπει να αντιμετωπίζονται ως αναγνωριστικά μέσα σε ένα σύστημα και όχι ως καθολικές ετικέτες απόδοσης.
Για την τεχνική αγορά και τον συντονισμό του σχεδιασμού, είναι χρήσιμο να συγκρίνετε τα σχέδια τομών δίπλα-δίπλα. Αυτό διευκολύνει τον εντοπισμό διαφορών που είναι δύσκολο να κριθούν μόνο από τα ονόματα των προϊόντων.
Επιλογή μεταξύ των διαμορφώσεων ανοίγματος
Το στυλ ανοίγματος επηρεάζει άμεσα τον αερισμό, τον καθαρισμό, τα οπτικά σημεία, τα φορτία υλικού, τη διαχείριση του νερού και τον τρόπο με τον οποίο το άνοιγμα αλληλεπιδρά με το δωμάτιο ή την πρόσοψη. Μια κατάλληλη διαμόρφωση ξεκινά με την προβλεπόμενη χρήση και όχι μόνο με την εμφάνιση.
Η λειτουργία με μεντεσέδες μπορεί να προσφέρει αποτελεσματικό αερισμό και μια καθαρή περιοχή ανοίγματος. Είναι χρήσιμο όταν η άμεση ροή αέρα και η πρακτική λειτουργία αποτελούν προτεραιότητα.
Τα συρόμενα φύλλα κινούνται μέσα στο δικό τους επίπεδο, κάτι που μπορεί να είναι χρήσιμο όπου η εξωτερική ή εσωτερική απόσταση για ένα αιωρούμενο φύλλο είναι περιορισμένη.
Η λειτουργία με τους άνω μεντεσέδες μπορεί να επιτρέψει τον αερισμό, ενώ παράλληλα βοηθά στη διαχείριση της ελαφριάς βροχής, όταν η γεωμετρία του ανοίγματος και οι στεγανοποιήσεις έχουν σχεδιαστεί σωστά.
Τα πολλαπλά συνδεδεμένα πάνελ μπορούν να δημιουργήσουν ένα ευρύ άνοιγμα όταν το έργο απαιτεί ισχυρότερη σύνδεση μεταξύ εσωτερικών και εξωτερικών χώρων.
Συστήματα κασετίνας
Οι μονάδες περιβλήματος μπορούν να παρέχουν μια σχετικά άμεση διαδρομή ροής αέρα και χρησιμοποιούνται συνήθως όπου ο αερισμός είναι σημαντικός. Επειδή το φύλλο προεξέχει προς την κατεύθυνση ανοίγματος, οι σχεδιαστές θα πρέπει να ελέγχουν την τοποθέτηση των επίπλων, τις διαδρομές κυκλοφορίας, την πρόσβαση καθαρισμού και την πρόσβαση του υλικού.
Συρόμενα συστήματα
Συχνά επιλέγονται συρόμενες μονάδες όπου είναι επιθυμητή μια κίνηση ανοίγματος που εξοικονομεί χώρο. Η ευθυγράμμιση τροχιάς, η ποιότητα του κυλίνδρου, η αποστράγγιση και η σχέση μεταξύ του κινούμενου πλαισίου και του πλαισίου είναι κεντρικά για την ομαλή λειτουργία. Ένα συρόμενο σύστημα δεν πρέπει να κρίνεται μόνο από το πόσο ομαλά κινείται ένα δείγμα εκθεσιακού χώρου όταν είναι νέο. Η μακροπρόθεσμη γεωμετρία τροχιάς και η συντήρηση του υλικού έχουν επίσης σημασία.

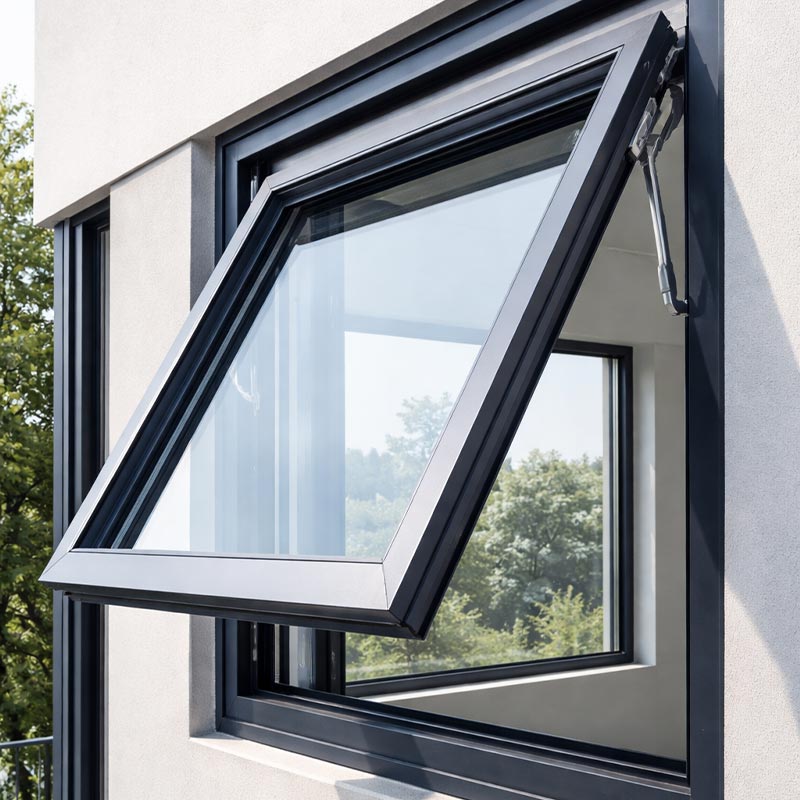

Τέντα και εξειδικευμένες διαμορφώσεις
Τα παράθυρα με τέντες μπορούν να είναι πρακτικά για ελεγχόμενο αερισμό και μπορούν να δημιουργήσουν έναν χαρακτηριστικό ρυθμό πρόσοψης. Εξειδικευμένες διαμορφώσεις μπορούν επίσης να συνδυάζουν διαφορετικούς τρόπους ανοίγματος, όπως λειτουργίες ολίσθησης και κουφώματος, για να εξυπηρετούν πολύπλοκες διατάξεις δωματίων.
Θερμική απόδοση και έλεγχος καιρού
Η θερμική απόδοση δεν καθορίζεται μόνο από το αλουμίνιο. Το σημαντικό ερώτημα είναι πώς η θερμότητα κινείται μέσα από το πλήρες συγκρότημα και πώς το πλαίσιο, το γυαλί, οι σφραγίδες, οι αποστάτες και η γύρω κατασκευή διαχειρίζονται αυτήν την κίνηση.
Το παραδοσιακό αλουμίνιο είναι εξαιρετικά αγώγιμο. Για κτίρια που απαιτούν βελτιωμένη θερμική απόδοση, τα θερμικά σπασμένα συστήματα μπορούν να διακόψουν την απευθείας αγώγιμη διαδρομή μέσω του πλαισίου χρησιμοποιώντας έναν διαχωριστή χαμηλής αγωγιμότητας μεταξύ των τμημάτων του μεταλλικού τμήματος. Για το σκοπό αυτό χρησιμοποιούνται συνήθως θερμικά φράγματα με βάση το PA66.
Γιατί έχουν σημασία τα θερμικά διαλείμματα
Ο βασικός σκοπός μιας θερμοδιακοπής είναι η μείωση της άμεσης μεταφοράς θερμότητας μέσω του πλαισίου. Ένα σωστά σχεδιασμένο σύστημα μπορεί επίσης να βελτιώσει τη συμπεριφορά θερμοκρασίας της εσωτερικής επιφάνειας και να μειώσει την πιθανότητα συμπύκνωσης υπό κατάλληλες συνθήκες εσωτερικού και εξωτερικού χώρου.
Ωστόσο, η απόδοση θερμοδιακοπής εξαρτάται από κάτι περισσότερο από την απλή προσθήκη μιας μονωτικής ταινίας. Η γεωμετρία του θερμικού φράγματος, η συνέχεια γύρω από τις γωνίες, ο σχεδιασμός των άκρων γυαλιού, οι διεπαφές υλικού, το βάθος πλαισίου, οι σφραγίδες και η εγκατάσταση επηρεάζουν το πραγματικό αποτέλεσμα.
Αντοχή αέρα, νερού και ανέμου
Η απόδοση του καιρού θα πρέπει να αξιολογείται ως σύστημα. Στεγανοποιήσεις συμπίεσης, κανάλια αποστράγγισης, παρεμβύσματα, διεπαφές υαλοπινάκων, διαχείριση πίεσης, γωνιακοί σύνδεσμοι και γεωμετρία πλαισίου συμβάλλουν στο τελικό αποτέλεσμα.
Η αντίσταση του ανέμου εξαρτάται εξίσου από την πλήρη διαμόρφωση. Η ακαμψία του προφίλ, οι διαστάσεις του γυαλιού, το διάκενο των επιφανειών, η ενίσχυση, η αγκύρωση και το ύψος του κτιρίου μπορούν να αλλάξουν ουσιαστικά την απαίτηση σχεδιασμού. Επομένως, μια προδιαγραφή προϊόντος που δεν προσδιορίζει το πλαίσιο δοκιμής ή σχεδιασμού θα πρέπει να ερμηνεύεται προσεκτικά.
| Περιοχή Επιδόσεων | Βασικά εξαρτήματα | Τυπική Μηχανική Εστίαση |
|---|---|---|
| Θερμικός | Θερμικό φράγμα, γεωμετρία πλαισίου, γυαλί, αποστάτης, τσιμούχες | Μειώστε τις αγώγιμες και συναγωγικές διαδρομές θερμότητας |
| αεροστεγανότητα | Φλάντζες, γωνιακοί σύνδεσμοι, συμπίεση υλικού | Διατηρήστε συνεχή σφράγιση υπό λειτουργία και κίνηση |
| Υδατοστεγανότητα | Κανάλια αποστράγγισης, μονοπάτια κλάματος, στεγανοποιήσεις, έλεγχος πίεσης | Απομακρύνετε το παρεπόμενο νερό από τις εσωτερικές επιφάνειες |
| Αντίσταση στον αέρα | Ακαμψία προφίλ, γυαλί, ενίσχυση, άγκυρες | Ελέγξτε την εκτροπή και διατηρήστε την ασφαλή λειτουργία υπό φορτίο |
Για κτίρια ευαίσθητα στο κλίμα, αυτή η προσέγγιση ολόκληρου του συστήματος είναι ιδιαίτερα σημαντική. Μια προδιαγραφή θα πρέπει να εξηγεί ποια μέρη του συγκροτήματος συμβάλλουν στην απαιτούμενη απόδοση αντί να παρουσιάζει έναν απομονωμένο αριθμό απόδοσης χωρίς πλαίσιο.
Γυαλί, σφραγίδες, υλικό και αποχέτευση
Το πλαίσιο είναι μόνο ένα μέρος ενός ανοίγματος. Το γυαλί, οι σφραγίδες, το υλικό και η αποστράγγιση μπορούν να καθορίσουν εάν η τελική μονάδα λειτουργεί όπως αναμένεται στην καθημερινή χρήση.
Διαμόρφωση γυαλιού
Το πάχος του υαλοπίνακα, ο αριθμός των υαλοπινάκων, το πλάτος της κοιλότητας, η επιλογή επίστρωσης, η ακουστική διαμόρφωση και οι απαιτήσεις ασφαλείας θα πρέπει να λαμβάνονται υπόψη σε σχέση με το σύστημα προφίλ. Το βαρύτερο γυαλί αυξάνει το φορτίο που μεταφέρεται από το φύλλο και το υλικό, επομένως η συμβατότητα πρέπει να επαληθεύεται και όχι να θεωρείται δεδομένο.
Για παράδειγμα, μια μονάδα υαλοπινάκων με μόνωση πολλαπλών υαλοπινάκων μπορεί να βελτιώσει τη θερμική και ακουστική απόδοση, αλλά το πλαίσιο πρέπει να έχει αρκετό βάθος τσέπης υαλοπινάκων και δομική χωρητικότητα για να υποστηρίζει την επιλεγμένη συσσώρευση. Επομένως, η επιλογή γυαλιού θα πρέπει να γίνεται μαζί με την επιλογή πλαισίου.
Τσιμούχες και παρεμβύσματα
Οι σφραγίδες διατηρούν την επαφή μεταξύ των εξαρτημάτων που χρειάζονται ελεγχόμενο διαχωρισμό. Τα συστήματα στεγανοποίησης που βασίζονται σε EPDM χρησιμοποιούνται ευρέως σε αρχιτεκτονικές εφαρμογές, επειδή προσφέρουν χρήσιμα χαρακτηριστικά καιρικών συνθηκών όταν καθορίζονται και τοποθετούνται σωστά.
Σημασία έχει και η γεωμετρία της σφραγίδας. Ένα παρέμβυσμα πρέπει να συμπιέζεται επαρκώς για να διατηρείται η συνέχεια αλλά να μην υπερφορτώνεται σε σημείο που η λειτουργία να γίνεται άσκοπα δύσκολη. Η γωνιακή ένωση, το μήκος της φλάντζας, η τοποθέτηση αρμών και η ποιότητα εγκατάστασης συμβάλλουν στην αξιοπιστία της στεγανοποίησης.
Μηχανήματα υπολογιστών
Οι μεντεσέδες, οι κλειδαριές, οι κύλινδροι, οι λαβές, οι περιοριστές, τα στηρίγματα τριβής και τα συστήματα πολλαπλών σημείων πρέπει να ταιριάζουν με το μέγεθος και το βάρος του φύλλου. Η χωρητικότητα του υλικού θα πρέπει να λαμβάνεται υπόψη παράλληλα με τη συχνότητα λειτουργίας και την περιβαλλοντική έκθεση.
Αποχέτευση
Ένα σωστά στραγγισμένο πλαίσιο δεν προσπαθεί να στεγνώσει τελείως κάθε επιφάνεια. Αντίθετα, διαχειρίζεται την τυχαία υγρασία οδηγώντας το νερό μέσω ελεγχόμενων μονοπατιών προς τα εξωτερικά σημεία εκκένωσης. Τα ανοίγματα αποστράγγισης πρέπει να παραμένουν ανεμπόδιστα μετά την κατασκευή, το φινίρισμα, την εγκατάσταση και τον καθαρισμό.
- Συμβατότητα γυαλιού:Επιβεβαιώστε το πάχος, το βάρος, το βάθος τσέπης και τη μέθοδο υαλοπίνακα.
- Συνέχεια σφραγίδας:Ελέγξτε τις γωνίες, τις αρθρώσεις, τη συμπίεση και την πρόσβαση αντικατάστασης όπου χρειάζεται.
- Χωρητικότητα υλικού:Ταιριάξτε τα εξαρτήματα με το βάρος, τις διαστάσεις και τη συχνότητα ανοίγματος του φύλλου.
- Διαδρομή αποχέτευσης:Βεβαιωθείτε ότι το νερό έχει μια καθορισμένη διαδρομή προς το εξωτερικό.
Επιφανειακή επεξεργασία και μακροχρόνια εμφάνιση
Η επεξεργασία επιφανειών είναι τόσο οπτικό όσο και λειτουργικό μέρος ενός αρχιτεκτονικού συστήματος αλουμινίου. Το φινίρισμα επηρεάζει το χρώμα, την υφή, την αντοχή στην περιβαλλοντική έκθεση, την ικανότητα καθαρισμού και την αντιληπτή ποιότητα της ολοκληρωμένης πρόσοψης.
Οι κοινές προσεγγίσεις περιλαμβάνουν την ανοδίωση, την επίστρωση με σκόνη, τα αποτελέσματα θερμικής μεταφοράς για εμφάνιση κόκκων ξύλου και επικαλύψεις με βάση φθοράνθρακα για απαιτητικές εξωτερικές εφαρμογές. Κάθε μέθοδος δημιουργεί διαφορετικό χαρακτήρα επιφάνειας και πρέπει να επιλέγεται σύμφωνα με την επιθυμητή εμφάνιση και τις περιβαλλοντικές συνθήκες.
Ανοδιωμένες επιφάνειες
Η ανοδίωση δημιουργεί ένα ελεγχόμενο στρώμα οξειδίου στην επιφάνεια αλουμινίου. Μπορεί να παράγει μεταλλικά φινιρίσματα και μια ανθεκτική αρχιτεκτονική εμφάνιση, διατηρώντας παράλληλα μια οπτική σύνδεση με το υποκείμενο υλικό αλουμινίου.
Επικάλυψη σε σκόνη
Η επίστρωση πούδρας παρέχει ευρεία χρωματική ευελιξία και χρησιμοποιείται ευρέως για σύγχρονες προσόψεις κατοικιών και εμπορικών χώρων. Μπορεί να υποστηρίξει τυπικά συστήματα χρωμάτων και φινιρίσματα ειδικά για το έργο, όταν η προετοιμασία του υποστρώματος, η προεπεξεργασία, η σκλήρυνση και η ποιότητα της επίστρωσης ελέγχονται σωστά.
Εφέ ξύλου-κόκκου
Οι τεχνικές θερμικής μεταφοράς μπορούν να δημιουργήσουν οπτικά μοτίβα που μοιάζουν με ξυλεία ενώ συγκρατούν ένα υπόστρωμα αλουμινίου. Αυτή η προσέγγιση είναι χρήσιμη όταν ένα έργο επιδιώκει μια πιο ζεστή αρχιτεκτονική εμφάνιση χωρίς να αλλάξει η βασική πλατφόρμα υλικού.
Τι πρέπει να ελεγχθεί;
| Επιλογή Finish | Οπτικός χαρακτήρας | Χρήσιμος προβληματισμός |
|---|---|---|
| Ανοδίωση | Μεταλλικά και αρχιτεκτονικά | Χρήσιμο όπου ο φυσικός χαρακτήρας του αλουμινίου είναι επιθυμητός |
| Επικάλυψη σε σκόνη | Μεγάλη γκάμα συμπαγών χρωμάτων και υφών | Κατάλληλο για πολλά χρωματικά προγράμματα οικιακών και εμπορικών χώρων |
| Θερμική μεταφορά | Εμφάνιση κόκκων ξύλου | Χρήσιμο για έργα που συνδυάζουν το σύγχρονο καδράρισμα με πιο ζεστά οπτικά στοιχεία |
| Επικάλυψη φθοράνθρακα | Αρχιτεκτονική εξωτερική εμφάνιση | Μπορεί να ληφθεί υπόψη για πιο απαιτητική έκθεση στην πρόσοψη όταν ορίζεται σωστά |
Η συνοχή των χρωμάτων έχει επίσης σημασία όταν τοποθετούνται πολλές μονάδες σε μία πρόσοψη. Η προδιαγραφή του έργου θα πρέπει να καθορίζει τον τύπο φινιρίσματος, την αναφορά χρώματος, τις προσδοκίες γυαλάδας ή υφής και αποδεκτά κριτήρια επιθεώρησης.
Αντιστοίχιση συστημάτων με εφαρμογές κτιρίων
Οι διαφορετικοί τύποι κτιρίων θέτουν διαφορετικές απαιτήσεις στα ανοίγματα. Αντί να αναζητούν μια καθολική διαμόρφωση, οι σχεδιαστές θα πρέπει να προσδιορίζουν τις κυρίαρχες περιβαλλοντικές και λειτουργικές απαιτήσεις του έργου.
Οι προτεραιότητες περιλαμβάνουν συχνά το φως της ημέρας, τον εξαερισμό, την ακουστική άνεση, την πρόσβαση στον καθαρισμό, τον θερμικό έλεγχο και την ισορροπία μεταξύ οπτικών αναλογιών και πρακτικής χρήσης.
Η επαναλαμβανόμενη λειτουργία, οι μεγαλύτερες διαστάσεις υαλοπίνακα, ο συντονισμός της πρόσοψης, η ασφάλεια, η ανθεκτικότητα και η σταθερή εμφάνιση μπορεί να γίνουν πιο σημαντικά.
Η ανεμοπίεση, η αγκύρωση, η δομική εκτροπή, η διαχείριση του νερού και η πρόσβαση στη συντήρηση αξίζουν λεπτομερή μηχανική αναθεώρηση.
Ο αέρας με αλάτι αυξάνει τη σημασία της επιλογής υλικού, της προετοιμασίας της επιφάνειας, της ποιότητας επίστρωσης, της αποστράγγισης και της αντοχής στη διάβρωση του υλικού.
Οικιστικά ζητήματα
Τα σπίτια απαιτούν συνήθως ανοίγματα που είναι εύκολο να λειτουργήσουν, να καθαριστούν, να αερίζονται και να συντηρηθούν. Τα υπνοδωμάτια μπορεί να επωφελούνται από ακουστικά ζητήματα, οι χώροι διαβίωσης μπορεί να δίνουν προτεραιότητα σε μεγαλύτερες επιφάνειες με τζάμι και οι κουζίνες ή τα μπάνια μπορεί να απαιτούν πρακτικό αερισμό. Η ιδανική διαμόρφωση εξαρτάται από το δωμάτιο και όχι μόνο από την κατηγορία του κτιρίου.
Εμπορικές εκτιμήσεις
Τα εμπορικά κτίρια μπορεί να έχουν συχνότερους κύκλους ανοίγματος και υψηλότερες απαιτήσεις συντονισμού. Η επαναλαμβανόμενη εγκατάσταση της ίδιας μονάδας καθιστά ιδιαίτερα σημαντική τη συνοχή των διαστάσεων. Η ανθεκτικότητα του υλικού, η προσβασιμότητα αντικατάστασης και η ομοιομορφία φινιρίσματος θα πρέπει να συζητηθούν κατά την επιλογή του συστήματος.
Ψηλές και εκτεθειμένες προσόψεις
Καθώς το ύψος και η έκθεση του κτιρίου αυξάνονται, η συμπεριφορά του ανέμου και του νερού γίνεται πιο σημαντική. Το πλαίσιο θα πρέπει να αναλυθεί μαζί με τις διαστάσεις του γυαλιού, τα σημεία στερέωσης, τα επιστρώματα, τους τραβέρσες και την κατασκευή του περιβάλλοντος τοίχου. Είναι επίσης σημαντικό να συντονίσετε την εξωτερική αποστράγγιση και τα εσωτερικά φινιρίσματα έτσι ώστε το άνοιγμα να λειτουργεί σωστά μόλις εγκατασταθεί.
Βιομηχανικά περιβάλλοντα
Οι βιομηχανικές εγκαταστάσεις ενδέχεται να εκθέσουν τα ανοίγματα σε σκόνη, υγρασία, χημικά, αλλαγές θερμοκρασίας ή εντατικό καθαρισμό. Σε αυτές τις περιπτώσεις, η επεξεργασία επιφανειών, η επιλογή στεγανοποίησης, η προστασία υλικού και η πρόσβαση στη συντήρηση μπορεί να γίνουν πιο σημαντικές από τα διακοσμητικά χαρακτηριστικά.
Πώς να διαβάσετε μια τεχνική προδιαγραφή
Μια καλή τεχνική προδιαγραφή θα πρέπει να κάνει το σύστημα κατανοητό χωρίς να βασίζεται στη γλώσσα μάρκετινγκ. Οι αγοραστές, οι αρχιτέκτονες, οι μηχανικοί και οι εγκαταστάτες θα πρέπει να είναι σε θέση να προσδιορίζουν τι πραγματικά παρέχεται και σε ποιες συνθήκες ισχύει η δηλωμένη απόδοση.
| Στοιχείο προδιαγραφών | Τι να ψάξετε | Γιατί έχει σημασία |
|---|---|---|
| Κράμα και ιδιοσυγκρασία | Ακριβής ονομασία υλικού | Παρέχει μια βάση για την κατανόηση της μηχανικής συμπεριφοράς |
| Σειρά προφίλ | Ονομαστικές διαστάσεις οικογένειας και τμήματος | Βοηθά στην αναγνώριση του συστήματος πλαισίου και του διαθέσιμου χώρου υαλοπινάκων |
| Συσσώρευση γυαλιού | Πάχος υαλοπίνακα, κοιλότητα, διαμόρφωση | Σχετίζεται άμεσα με τις απαιτήσεις βάρους, θερμικής, ακουστικής και ασφάλειας |
| Θερμικός σχεδιασμός | Υλικό και διαμόρφωση θερμοδιακοπής | Δείχνει πώς γίνεται η διαχείριση της αγώγιμης μεταφοράς θερμότητας |
| Απόδοση αέρα και νερού | Δοκιμασμένη ή καθορισμένη απόδοση με σαφείς συνθήκες | Αποφεύγει την ερμηνεία μεμονωμένων αριθμών χωρίς πλαίσιο |
| Αντίσταση στον αέρα | Βαθμός, πίεση σχεδίασης ή ισοδύναμη βάση δοκιμής | Συνδέει το σύστημα με την έκθεση του έργου και τις δομικές απαιτήσεις |
| Φινίρισμα | Διαδικασία επίστρωσης ή ανοδίωσης και αναφορά χρώματος | Καθορίζει τις προσδοκίες εμφάνισης και επιφανειακής επεξεργασίας |
Ζητήστε σχέδια τομών
Μια ενότητα προφίλ είναι ένα από τα πιο χρήσιμα έγγραφα για τεχνική σύγκριση. Μπορεί να αποκαλύψει εάν το προϊόν έχει θερμικούς θαλάμους, πού βρίσκεται το γυαλί, πώς λειτουργούν οι στεγανοποιήσεις, πού τρέχουν τα κανάλια αποστράγγισης και πόσος χώρος είναι διαθέσιμος για υλικό.
Ρωτήστε τι περιγράφουν οι αριθμοί απόδοσης
Οι αριθμοί είναι πολύτιμοι μόνο όταν το πλαίσιο τους είναι ξεκάθαρο. Ένας θερμικός συντελεστής μπορεί να περιγράφει μια συγκεκριμένη τομή, συσσώρευση υαλοπινάκων ή πλήρη συναρμολόγηση. Μια ταξινόμηση υδατοστεγανότητας ή αντοχής στον αέρα μπορεί να συσχετιστεί με μια καθορισμένη διαμόρφωση δοκιμής. Επομένως, οι τεχνικές προδιαγραφές θα πρέπει να εξηγούν τη δοκιμασμένη ή υπολογιζόμενη συνθήκη αντί να παρουσιάζουν αριθμούς χωρίς διαμόρφωση αναφοράς.
Διαχωρίστε τα τυπικά χαρακτηριστικά από τις επιλογές για το έργο
Ορισμένα χαρακτηριστικά είναι τυπικά για μια οικογένεια προϊόντων, ενώ άλλα εξαρτώνται από τις απαιτήσεις του έργου. Μια σαφής προδιαγραφή θα πρέπει να κάνει διάκριση μεταξύ των τυπικών επιλογών προφίλ, των διαθέσιμων διαμορφώσεων γυαλιού, των επιλογών φινιρίσματος, των πακέτων υλικού και των προσαρμοσμένων διαστάσεων.
Συνήθη λάθη προδιαγραφών και εγκατάστασης
Πολλά προβλήματα απόδοσης δεν προκαλούνται από το ίδιο το θεμελιώδες υλικό. Προκύπτουν από αταίριαστα εξαρτήματα, ασαφείς προδιαγραφές, κακό έλεγχο κατασκευής ή λεπτομέρειες εγκατάστασης που δεν συντονίστηκαν με το σύστημα παραθύρων και θυρών.
- Επιλέγοντας μόνο από την εμφάνιση:Ένα λεπτό πλαίσιο μπορεί να φαίνεται ελκυστικό, αλλά εξακολουθεί να απαιτεί επαρκή δομική χωρητικότητα για το προβλεπόμενο μέγεθος γυαλιού και το περιβαλλοντικό φορτίο.
- Αγνοώντας το βάρος του γυαλιού:Τα βαρύτερα τζάμια αλλάζουν τα φορτία του φύλλου και μπορεί να επηρεάσουν την επιλογή υλικού, τους μεντεσέδες, τους κυλίνδρους και την εκτροπή του πλαισίου.
- Αντιμετώπιση ενός αριθμού σειράς ως βαθμολογία απόδοσης:Η ίδια ονομαστική σειρά μπορεί να περιέχει διαφορετικές δομικές και θερμικές διαμορφώσεις.
- Υποεκτίμηση της αποστράγγισης:Μια διαδρομή αποστράγγισης μπορεί να μπλοκαριστεί από στεγανωτικό, συντρίμμια, λανθασμένη κατεργασία ή σφάλματα εγκατάστασης.
- Χρήση ακατάλληλου υλικού:Το υλικό πρέπει να ταιριάζει με τις διαστάσεις ανοίγματος, το βάρος του φύλλου, τη συχνότητα λειτουργίας και την έκθεση.
- Παράλειψη συντονισμού εγκατάστασης:Ακόμη και μια καλά σχεδιασμένη μονάδα μπορεί να έχει κακή απόδοση εάν η περιμετρική διεπαφή δεν είναι σωστά σφραγισμένη, αγκυρωμένη και αποστραγγισμένη.
- Σύγκριση ονομάτων φινιρίσματος αντί για προδιαγραφές:Δύο επιστρώσεις με παρόμοια ονόματα χρώματος μπορεί να έχουν διαφορετικές απαιτήσεις διεργασίας και εξωτερικά χαρακτηριστικά απόδοσης.
- Βασιζόμενοι σε ασαφή γλώσσα ανθεκτικότητας:Ισχυρισμοί όπως "πολύ ισχυρός" ή "μακράς διαρκείας" είναι λιγότερο χρήσιμοι από τις καθορισμένες πληροφορίες υλικού, φινιρίσματος, δοκιμών και συντήρησης.
Η εγκατάσταση είναι μέρος του συστήματος
Το άνοιγμα πρέπει να τοποθετηθεί έτσι ώστε το πλαίσιο του να παραμένει σωστά ευθυγραμμισμένο, μηχανικά ασφαλισμένο και ενσωματωμένο στην κατασκευή του τοίχου. Οι περιμετρικοί σύνδεσμοι απαιτούν κατάλληλα υλικά και λεπτομέρειες για τη διαχείριση της κίνησης και της υγρασίας.
Η ευθυγράμμιση είναι ιδιαίτερα σημαντική για συρόμενα και πολυσημεία συστήματα. Ένα πλαίσιο που είναι ελαφρώς εκτός τετραγώνου μπορεί να δημιουργήσει ανομοιόμορφη συμπίεση, πρόωρη φθορά υλικού ή δύσκολη λειτουργία. Επομένως, οι ανοχές εγκατάστασης θα πρέπει να καθοριστούν πριν από την έναρξη των εργασιών.
Γιατί έχει σημασία η κατασκευή ακριβείας
Η εξώθηση είναι μόνο η αρχή της διαδικασίας παραγωγής. Τα αρχιτεκτονικά ανοίγματα συνήθως περιλαμβάνουν κοπή, κατεργασία CNC, διάτρηση, γωνιακή επεξεργασία, τοποθέτηση, υάλωμα, σφράγιση, φινίρισμα επιφανειών, επιθεώρηση και συσκευασία. Κάθε στάδιο μπορεί να επηρεάσει την τελική συναρμολόγηση.
Η συνέπεια των διαστάσεων είναι ιδιαίτερα σημαντική επειδή τα παράθυρα και οι πόρτες περιέχουν πολλαπλά αλληλεπιδρώντα στοιχεία. Εάν μια θέση οπής, το μήκος κοπής, ο γωνιακός σύνδεσμος ή η τσέπη υαλοπίνακα δεν είναι συνεπής, το πρόβλημα μπορεί να εμφανιστεί αργότερα ως πρόβλημα υλικού, πρόβλημα ευθυγράμμισης, πρόβλημα σφράγισης ή προσαρμογής εγκατάστασης.
Έλεγχος διέλασης
Τα εξωθημένα προφίλ πρέπει να διατηρούν την προβλεπόμενη γεωμετρία τομής εντός καθορισμένων ανοχών. Η συνέπεια γίνεται πιο σημαντική όταν τα προφίλ ενώνονται σε μεγάλα συγκροτήματα ή όταν πολλαπλές μονάδες πρέπει να ευθυγραμμιστούν οπτικά σε μια πρόσοψη.
Επεξεργασία CNC
Η κατεργασία ελεγχόμενη από υπολογιστή μπορεί να βελτιώσει την επαναληψιμότητα για οπές υλικού, χαρακτηριστικά αποστράγγισης, θέσεις λαβής, γωνιακές διεπαφές και άλλες κρίσιμες λειτουργίες. Η αξία της κατεργασίας δεν έγκειται απλώς στον αυτοματισμό αλλά στον επαναλαμβανόμενο έλεγχο και επιθεώρηση της διαδικασίας.
Ποιότητα συναρμολόγησης
Οι ομάδες συναρμολόγησης πρέπει να κατανοήσουν τη σχέση μεταξύ των διαστάσεων του πλαισίου, των σφραγίδων, του γυαλιού, του υλικού και της αποστράγγισης. Η σωστή τοποθέτηση εξαρτημάτων μπορεί να είναι εξίσου σημαντική με την ποιότητα των εξαρτημάτων. Μια φλάντζα premium που έχει τοποθετηθεί λανθασμένα εξακολουθεί να αποτελεί ελάττωμα εγκατάστασης.
Σημεία επιθεώρησης
- Έλεγχος εισερχόμενου υλικού:Επιβεβαιώστε το καθορισμένο κράμα, τις διαστάσεις του προφίλ και την κατάσταση του ορατού υλικού.
- Επιθεώρηση μηχανικής:Ελέγξτε τις κρίσιμες οπές, τις σχισμές, τα ανοίγματα αποστράγγισης και τις διαστάσεις σε σχέση με τα εγκεκριμένα σχέδια.
- Έλεγχος συναρμολόγησης:Επαληθεύστε την ευθυγράμμιση των γωνιών, την εγκατάσταση υλικού, τη συνέχεια στεγανοποίησης και την υποστήριξη υαλοπινάκων.
- Λειτουργικός έλεγχος:Λειτουργήστε επανειλημμένα τις αντιπροσωπευτικές μονάδες για να επιβεβαιώσετε την ομαλή κίνηση και την εμπλοκή ασφάλισης.
- Ολοκλήρωση επιθεώρησης:Ελέγξτε το χρώμα, την εμφάνιση της επίστρωσης, τις γρατσουνιές, τα σημάδια χειρισμού και τα ορατά ελαττώματα της επιφάνειας.
Μια πειθαρχημένη διαδικασία παραγωγής δημιουργεί μια ισχυρότερη σύνδεση μεταξύ των τεχνικών προδιαγραφών και του τι φτάνει στο εργοτάξιο. Αυτή η σύνδεση είναι ιδιαίτερα πολύτιμη για έργα με επαναλαμβανόμενες ενότητες ή αυστηρό συντονισμό προσόψεων.
Ένα Πρακτικό Πλαίσιο Επιλογής
Μια συστηματική διαδικασία επιλογής μπορεί να κάνει πιο ξεκάθαρη τη λειτουργία των προδιαγραφών και να μειώσει τον κίνδυνο παράβλεψης μιας κρίσιμης απαίτησης.
- Προσδιορίστε το περιβάλλον του κτιρίου:Προσδιορίστε το κλίμα, την έκθεση, το ύψος του κτιρίου, τον προσανατολισμό, την υγρασία, την έκθεση σε αλάτι και τις συνθήκες καθαρισμού.
- Καθορίστε τη συνάρτηση ανοίγματος:Αποφασίστε εάν ο εξαερισμός, τα μεγάλα ανοιχτά ανοίγματα, η συμπαγής κίνηση, η ασφάλεια, η πρόσβαση ή ο ακουστικός έλεγχος έχουν την υψηλότερη προτεραιότητα.
- Καθορίστε την απαίτηση υαλοπίνακα:Καθορίστε το πάχος του γυαλιού, τον αριθμό υαλοπινάκων, τα χαρακτηριστικά ασφαλείας, τους ακουστικούς στόχους και το αναμενόμενο βάρος μονάδας.
- Καθορισμός δομικών απαιτήσεων:Ελέγξτε τις διαστάσεις ανοίγματος, τα φορτία ανέμου, το άνοιγμα, την αγκύρωση και τις αναμενόμενες δυνάμεις λειτουργίας.
- Καθορίστε τις θερμικές απαιτήσεις:Προσδιορίστε εάν απαιτείται μια θερμικά σπασμένη διαμόρφωση και συντονίστε την με το σύστημα υαλοπινάκων.
- Καθορίστε την επιφανειακή επεξεργασία:Επιλέξτε ανοδίωση, βαφή πούδρας, εμφάνιση κόκκων ξύλου ή άλλο καθορισμένο φινίρισμα σύμφωνα με την περιβαλλοντική έκθεση και την αρχιτεκτονική πρόθεση.
- Ορισμός υλικού:Ταιριάξτε μεντεσέδες, κλειδαριές, λαβές, κυλίνδρους, στηρίγματα και άλλα εξαρτήματα στο μέγεθος του φύλλου και στη συχνότητα λειτουργίας.
- Έλεγχος εγκατάστασης:Επιβεβαιώστε τις διεπαφές τοίχων, την αγκύρωση, τις ροδέλες, τις περιμετρικές αρθρώσεις, την αποχέτευση και την πρόσβαση ρύθμισης.
- Έλεγχος τεκμηρίωσης:Βεβαιωθείτε ότι τα σχέδια, οι προδιαγραφές, τα κριτήρια επιθεώρησης και τα εγκεκριμένα δείγματα φινιρίσματος είναι σύμφωνα με την παραγγελία παραγωγής.
Για τις ομάδες έργου που συγκρίνουν συστήματα, ένας χρήσιμος πίνακας αξιολόγησης μπορεί να κρατήσει τις συζητήσεις εστιασμένες σε μετρήσιμα χαρακτηριστικά και όχι σε γενικές περιγραφές προϊόντων.
| Κατηγορία αξιολόγησης | Βασικό ερώτημα | Προτιμώμενα αποδεικτικά στοιχεία |
|---|---|---|
| Υλικό | Είναι σαφώς καθορισμένο το κράμα και η ιδιοσυγκρασία; | Τεχνικές προδιαγραφές υλικού |
| Προφίλ | Το τμήμα ταιριάζει στο μέγεθος ανοίγματος και στη φόρτωση; | Σχέδιο τομών και δεδομένα σχεδίασης |
| Τζάμια | Μπορεί το σύστημα να υποστηρίξει την απαιτούμενη συσσώρευση γυαλιού; | Διαστάσεις τσέπης υαλοπινάκων και δεδομένα φόρτωσης |
| Θερμικός | Είναι η θερμική στρατηγική κατάλληλη για το κτίριο; | Λεπτομέρειες συστήματος και δεδομένα θερμικής απόδοσης |
| Καιρός | Πώς γίνεται η διαχείριση του αέρα και του νερού; | Διάταξη στεγανοποίησης, σχεδιασμός αποστράγγισης και δεδομένα δοκιμής |
| Μηχανήματα υπολογιστών | Είναι το λειτουργικό σύστημα συμβατό με το φύλλο; | Χρονοδιάγραμμα υλικού και χωρητικότητα φόρτωσης |
| Φινίρισμα | Είναι η επιφανειακή επεξεργασία κατάλληλη για το περιβάλλον; | Προδιαγραφές φινιρίσματος και πρότυπο επιθεώρησης |
| Εγκατάσταση | Μπορεί η μονάδα να εγκατασταθεί και να ρυθμιστεί με συνέπεια; | Λεπτομέρειες εγκατάστασης και δήλωση μεθόδου |
Η πιο χρήσιμη προδιαγραφή είναι αυτή που μπορεί να γίνει κατανοητή από τις ομάδες σχεδιασμού, προμήθειας, παραγωγής, ποιοτικού ελέγχου και εγκατάστασης χωρίς να απαιτούνται διαφορετικές ερμηνείες σε κάθε στάδιο.
Όταν η προσαρμογή έχει νόημα
Οι προσαρμοσμένες διαμορφώσεις μπορεί να είναι χρήσιμες όταν οι τυπικές μονάδες δεν ταιριάζουν πλήρως με τις απαιτήσεις του έργου. Οι κοινές περιοχές προσαρμογής περιλαμβάνουν διαστάσεις προφίλ, μέγεθος ανοίγματος, διαμόρφωση γυαλιού, συνδυασμούς υλικού, φινίρισμα, χρώμα, κατασκευή θερμοδιακοπής και λεπτομέρειες ειδικής διεπαφής.
Η προσαρμογή θα πρέπει ακόμα να ελέγχεται από μια τεκμηριωμένη τεχνική διαδικασία. Ένα προσαρμοσμένο προϊόν χρειάζεται εγκεκριμένα σχέδια, καθορισμένες ανοχές, σαφείς απαιτήσεις υλικού και συνεπή μέθοδο επιθεώρησης. Η προσαρμογή είναι πιο αποτελεσματική όταν επιλύει μια πραγματική απαίτηση έργου αντί να προσθέτει πολυπλοκότητα χωρίς λειτουργικό όφελος.
Ο ρόλος της τεχνικής επικοινωνίας
Η καλή επικοινωνία μεταξύ της ομάδας έργου και του κατασκευαστή μπορεί να αποτρέψει προβλήματα που μπορούν να αποφευχθούν. Οι σημαντικές πληροφορίες περιλαμβάνουν διαστάσεις ανοίγματος, προδιαγραφές γυαλιού, αναμενόμενη περιβαλλοντική έκθεση, προτεραιότητες απόδοσης, προτιμώμενη λειτουργία, απαιτήσεις φινιρίσματος, περιορισμούς εγκατάστασης και σχετικά τοπικά πρότυπα.
Οι σαφείς ερωτήσεις συχνά παράγουν καλύτερες απαντήσεις από τα γενικά αιτήματα. Ζητώντας ένα τμήμα προφίλ, ποιότητα κράματος, εύρος υαλοπινάκων, τύπο υλικού, υλικό σφράγισης, διαδικασία επεξεργασίας επιφάνειας και ισχύουσα ταξινόμηση απόδοσης δημιουργεί μια πιο χρήσιμη τεχνική συζήτηση από το να ρωτάτε απλώς εάν ένα προϊόν είναι "υψηλής ποιότητας".
FAQ
Οι ακόλουθες ερωτήσεις αφορούν κοινές τεχνικές εκτιμήσεις κατά την επιλογή και τον καθορισμό σύγχρονων αρχιτεκτονικών ανοιγμάτων αλουμινίου.
Τι κάνει το αλουμίνιο κατάλληλο για μοντέρνα αρχιτεκτονικά παράθυρα και πόρτες;
Το αλουμίνιο συνδυάζει σχετικά χαμηλό δομικό βάρος με χρήσιμη μηχανική αντοχή, εξαιρετική ευελιξία διέλασης, σταθερότητα διαστάσεων και ένα ευρύ φάσμα επιλογών φινιρίσματος επιφανειών. Αυτές οι ιδιότητες επιτρέπουν στους κατασκευαστές να δημιουργούν λεπτομερή τμήματα προφίλ που ενσωματώνουν θήκες υαλοπινάκων, θαλάμους, σφραγίδες, διαδρομές αποστράγγισης και διεπαφές υλικού.
Είναι το 6061-T6 πάντα καλύτερο από το 6063-T5;
Το No. 6061-T6 προσφέρει γενικά υψηλότερη μηχανική αντοχή, ενώ το 6063-T5 είναι ευρέως κατάλληλο για την αρχιτεκτονική διέλαση και την παραγωγή λεπτομερών προφίλ. Το κατάλληλο κράμα εξαρτάται από τις δομικές απαιτήσεις, τη γεωμετρία των τομών, τις ανάγκες κατασκευής και την προβλεπόμενη εφαρμογή.
Τι μου λέει ένας αριθμός σειράς πλαισίου;
Ένας αριθμός σειράς συνήθως προσδιορίζει μια οικογένεια προφίλ ή μια ονομαστική διάσταση πλαισίου σε ένα συγκεκριμένο σύστημα. Είναι χρήσιμο για οργάνωση και σύγκριση, αλλά δεν θα πρέπει να αντιμετωπίζεται ως καθολική βαθμολογία απόδοσης, επειδή το κράμα, το πάχος του τοιχώματος, ο σχεδιασμός του θαλάμου, η υάλωση, το υλικό και οι συνθήκες δοκιμής μπορεί να διαφέρουν.
Γιατί χρησιμοποιούνται θερμοδιακοπές σε κουφώματα αλουμινίου;
Μια θερμοδιακοπή διακόπτει την απευθείας αγώγιμη διαδρομή μέσω του μεταλλικού πλαισίου. Αυτό μπορεί να βελτιώσει τη θερμική απόδοση και να βοηθήσει στη διαχείριση των θερμοκρασιών της εσωτερικής επιφάνειας όταν το πλήρες σύστημα είναι σωστά κατασκευασμένο με κατάλληλο τζάμι και στεγανοποίηση.
Ποιο στυλ ανοίγματος είναι καλύτερο για αερισμό;
Δεν υπάρχει ενιαία καλύτερη διαμόρφωση για κάθε δωμάτιο. Τα σχέδια κουφωμάτων και τεντών μπορούν να παρέχουν άμεσο αερισμό, ενώ τα συρόμενα συστήματα μπορεί να είναι πιο κατάλληλα όταν το διαθέσιμο διάκενο ανοίγματος είναι περιορισμένο. Η επιλογή θα πρέπει να λαμβάνει υπόψη τη ροή αέρα, τη διάταξη του δωματίου, την πρόσβαση στον καθαρισμό, την έκθεση στις καιρικές συνθήκες και τις συνήθειες λειτουργίας.
Πόσο σημαντική είναι η επιλογή γυαλιού;
Το γυαλί είναι ένα από τα πιο σημαντικά μέρη του πλήρους ανοίγματος. Το πάχος, το βάρος, η διαμόρφωση του υαλοπίνακα, τα χαρακτηριστικά ασφαλείας και οι θερμικές ή ακουστικές ιδιότητές του επηρεάζουν το σχεδιασμό του πλαισίου, την επιλογή υλικού, τη συμβατότητα υαλοπινάκων-τσέπης και τη συνολική απόδοση.
Μπορεί το χρώμα της επιφάνειας να προσαρμοστεί;
Πολλά αρχιτεκτονικά συστήματα αλουμινίου υποστηρίζουν ένα ευρύ φάσμα χρωμάτων και φινιρισμάτων. Ανάλογα με την επιλεγμένη επεξεργασία, η προσαρμογή μπορεί να περιλαμβάνει τυπικά αρχιτεκτονικά χρώματα, μεταλλικά εφέ, εμφανίσεις με κόκκους ξύλου και χρωματικές αναφορές για συγκεκριμένο έργο.
Τι πρέπει να ελεγχθεί πριν ξεκινήσει η παραγωγή;
Επιβεβαιώστε το εγκεκριμένο σύστημα προφίλ, το κράμα και τη θερμοκρασία, τις διαστάσεις ανοίγματος, τη συσσώρευση υαλοπινάκων, το υλικό, τις σφραγίδες, τη διάταξη αποστράγγισης, το φινίρισμα, την αναφορά χρώματος, τις ανοχές, τις διεπαφές εγκατάστασης και τις ισχύουσες απαιτήσεις απόδοσης. Τα εγκεκριμένα σχέδια θα πρέπει να αντικατοπτρίζουν την τελική διαμόρφωση παραγωγής.
Μπορούν τα μεγάλα τζάμια να χρησιμοποιούν το ίδιο σύστημα με τα μικρότερα παράθυρα κατοικιών;
Όχι απαραίτητα. Τα μεγαλύτερα ανοίγματα εισάγουν διαφορετικές δομικές απαιτήσεις και απαιτήσεις υλικού, ιδιαίτερα όταν το γυαλί βαραίνει ή αυξάνεται η έκθεση στον αέρα. Τα μεγαλύτερα συγκροτήματα θα πρέπει να επανεξετάζονται χρησιμοποιώντας τις πραγματικές τους διαστάσεις, φορτία, γεωμετρία προφίλ, οπλισμό, υαλοπίνακες και συνθήκες αγκύρωσης.
Πώς πρέπει να αξιολογείται η απόδοση του καιρού;
Η αεροστεγανότητα, η στεγανότητα στο νερό και η αντίσταση στον αέρα θα πρέπει να λαμβάνονται υπόψη μαζί με την πλήρη συναρμολόγηση. Ελέγξτε τις στεγανοποιήσεις, τους γωνιακούς αρμούς, τις διαδρομές αποστράγγισης, τη γεωμετρία προφίλ, τους υαλοπίνακες, τη συμπίεση υλικού, τις διεπαφές εγκατάστασης και τις συνθήκες κάτω από τις οποίες επιτεύχθηκαν τα δηλωμένα αποτελέσματα δοκιμής.
Γιατί είναι τόσο σημαντική η ποιότητα εγκατάστασης;
Η εγκατάσταση καθορίζει εάν το κατασκευασμένο πλαίσιο μπορεί να λειτουργήσει σωστά στο πραγματικό κτίριο. Η ευθυγράμμιση, οι άγκυρες, οι περιμετρικοί σύνδεσμοι, η αποστράγγιση, η υποστήριξη υαλοπινάκων και η προσαρμογή του υλικού επηρεάζουν τη λειτουργία και την απόδοση του καιρού. Ένα καλοσχεδιασμένο προϊόν μπορεί να εξακολουθεί να έχει χαμηλή απόδοση εάν η εγκατάσταση είναι ασυνεπής.
Ποιες πληροφορίες πρέπει να λάβει ένας κατασκευαστής για ένα προσαρμοσμένο έργο;
Οι χρήσιμες πληροφορίες έργου περιλαμβάνουν μεγέθη ανοίγματος, τύπο κτιρίου, περιβαλλοντική έκθεση, επιθυμητό στυλ ανοίγματος, διαμόρφωση γυαλιού, δομικές απαιτήσεις, θερμικές προσδοκίες, φινίρισμα και χρώμα, προτιμήσεις υλικού, περιορισμούς εγκατάστασης και σχετικά τεχνικά πρότυπα.
Δημιουργία καλύτερων ανοιγμάτων μέσω καλύτερων προδιαγραφών
Η απόδοση ενός σύγχρονου ανοίγματος πρόσοψης είναι το αποτέλεσμα πολλών συνδεδεμένων αποφάσεων. Το αλουμίνιο παρέχει μια προσαρμόσιμη δομική πλατφόρμα, αλλά το τελικό αποτέλεσμα εξαρτάται επίσης από το σχεδιασμό προφίλ, την επιλογή κράματος, την υάλωση, τον θερμικό διαχωρισμό, τις σφραγίδες, το υλικό, την αποστράγγιση, την επεξεργασία επιφανειών, την ακρίβεια κατασκευής και την εγκατάσταση.
Επομένως, μια προσεκτική προδιαγραφή ξεκινά με τις πραγματικές συνθήκες δόμησης. Μόλις γίνουν κατανοητές αυτές οι συνθήκες, γίνεται ευκολότερο να επιλέξετε μια διαμόρφωση ανοίγματος, να ορίσετε μια κατάλληλη οικογένεια πλαισίου, να συντονίσετε το σύστημα υαλοπινάκων, να εντοπίσετε τα απαιτούμενα καιρικά και θερμικά χαρακτηριστικά και να καθορίσετε τα σημεία επιθεώρησης που απαιτούνται κατά την παραγωγή και την εγκατάσταση.
Αυτή η προσέγγιση δημιουργεί επίσης καλύτερη επικοινωνία σε όλο το έργο. Οι αρχιτέκτονες μπορούν να εξηγήσουν την πρόθεση σχεδιασμού, οι μηχανικοί μπορούν να καθορίσουν απαιτήσεις απόδοσης, οι ομάδες προμηθειών μπορούν να συγκρίνουν τεχνικές διαμορφώσεις, οι κατασκευαστές μπορούν να προετοιμάσουν ακριβή έγγραφα παραγωγής και οι εγκαταστάτες μπορούν να εργαστούν από ένα σαφές σύνολο λεπτομερειών διεπαφής.
Για έργα που απαιτούν συνδυασμό δομικών επιδόσεων, καθαρών αρχιτεκτονικών γραμμών, διαχείρισης καιρού, ευέλικτων φινιρισμάτων και πρακτικής μακροχρόνιας λειτουργίας, τα προσεκτικά σχεδιασμένα συστήματα αλουμινίου παρέχουν μια ευέλικτη βάση. Το κλειδί δεν είναι η επιλογή της πιο περίπλοκης διαμόρφωσης, αλλά η επιλογή της διαμόρφωσης που ταιριάζει στο κτίριο, το περιβάλλον και τον τρόπο με τον οποίο οι άνθρωποι θα χρησιμοποιήσουν τον χώρο.
Χρειάζεστε μια τεχνική διαμόρφωση για το έργο σας;
Για επιλογή προφίλ συγκεκριμένου έργου, διαμορφώσεις ανοίγματος, συμβατότητα υαλοπινάκων, φινιρίσματα επιφανειών και προσαρμοσμένες αρχιτεκτονικές απαιτήσεις,επικοινωνήστε μαζί μαςγια να συζητήσετε τις τεχνικές λεπτομέρειες με την ομάδα του κατασκευαστή.
